有源晶振和無源晶振是電子電路中常用的兩種石英晶振,它們的核心區別在于是否需要外部電路配合工作.深圳市科琪科技有限公司作為國內生產石英晶振的廠家，
科琪晶振的研發工程師給大家區分一下有源晶振和無源晶振的區別，以下是兩者的詳細對比：
1. 基本定義
無源晶振（Crystal Oscillator，簡稱石英晶體）
   只是一個壓電陶瓷或石英晶體諧振器，自身無法產生振蕩信號.
   需要外部電路（如芯片內部的振蕩電路）提供激勵信號才能工作.
  常見封裝：HC49s封裝(市面上已慢慢淘汰)貼片式（如SMD3225、smd2520、smd2016等）.

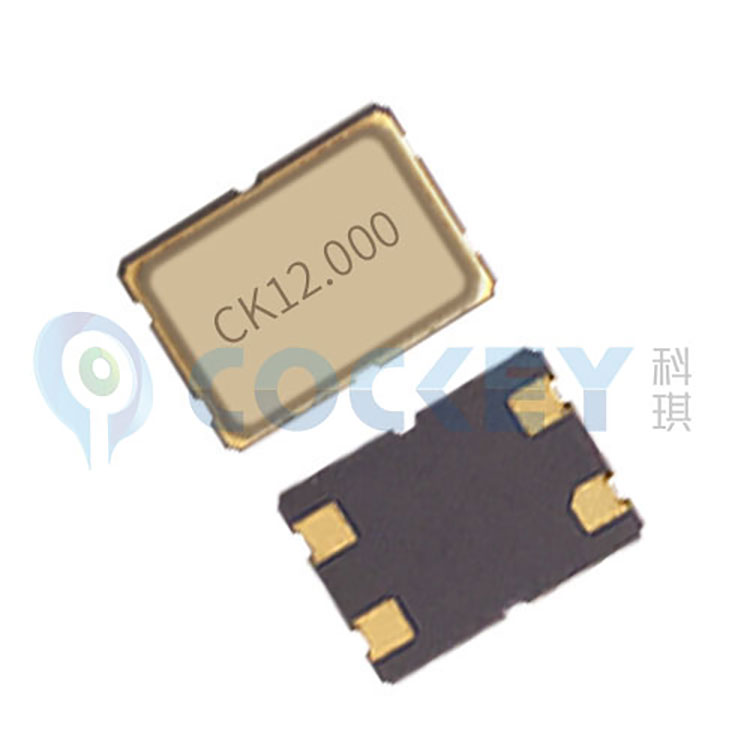

     有源晶振（Oscillator，全稱石英晶體振蕩器簡稱晶振)
  完整振蕩器,內部集成晶體、振蕩電路IC，直接輸出時鐘信號,無需外部電路，通電即可工作.
    常見封裝：四腳貼片（如osc7050/osc5032/osc3225/osc2520）或雙列直插（DIP）市面上很少插件的了
2. 核心區
 特性                   | 無源晶振                             | 有源晶振                |

| 工作原理      | 依賴外部電路激勵                   | 內置振蕩電路，獨立工作           |
| 輸出信號      | 正弦波（需整形）                  | 方波或正弦波（可直接使用）       |
| 供電需求      | 無需電源（但外部電路需供電）     | 需單獨供電（如3.3V、5V等）       |
| 啟動時間      | 較慢（毫秒級）                      | 較快（微秒級）                   |
| 精度             | 依賴外部電路，通常較低（±10~100ppm） | 內置溫補電路，精度高（±0.1~50ppm） |
| 成本             |    低                                         | 較高                             |

| 設計復雜度   | 需匹配負載電容設計復雜         | 即插即用，設計簡單               |

3. 典型應用場景
無源晶振
  用于對成本敏感、設計空間受限的場景，如：
  單片機的時鐘源,消費電子產品（藍牙耳機,智能穿戴等）
   有源晶振
   用于高穩定性、快速啟動或復雜環境的應用，如：
   通信設備（GPS、射頻模塊）。
    工業控制、監控矩形,工業控制板高可靠性領域。
4. 選型建議
 選無源晶振：低成本、低功耗設計，且主控芯片內置振蕩電路時。
     選有源晶振： 需要高精度（如GPS、工業控制板）。
  5. 注意事項
深圳市科琪科技有限公司工程師提醒無源晶振需嚴格匹配負載電容PF（嚴格按方案商提供電容參數），產品要求的精度ppm值,否則可能導致頻率偏移或不起振.
有源晶振需注意負載電壓,電源噪聲建議在電源引腳就近添加濾波電容,高振動環境優先選擇有源晶振（如TCXO、OCXO等特殊類型）
